Compacted Steel Wire Rope

Application
These compacted wire ropes are cables that feature high strength and durability for heavy duty applications such as mine hoisting equipment.

Inquiry Form

Characteristic
1. High density construction
2. Long lifespan

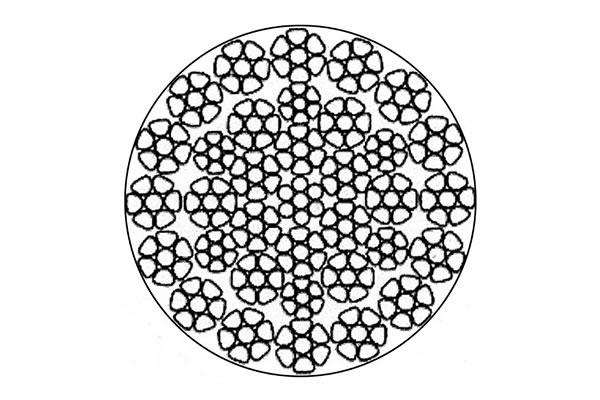

Product Structure

  • 6×K19S-IWRC
  • 6×K25Fi-IWRC
  • 6×K26WS-IWRC
  • 6×K29Fi-IWRC
1-9-9, 1-6-6F-12, 1-5-5+5-10, 1-7-7F-14, 1-6-6+6-12, 1-6-6+6-14, 1-7-7+7-14, 1-8-8+8-16, 1-8-8-8+8-16
Nominal
Dia. (mm) 		Approximate
Weight 		Nominal Tensile Strength. Mpa
1570 1670 1770 1870 1960 2160
Min. Breaking Load. KN
D IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core)
10 47.7 42.5 64.4 58.6 68.5 62.3 72.6 66 77 70 80 73 89 81
12 68.7 61.2 92.7 84.3 98.6 89.7 104.5 95.1 110 100 116 105 128 116
13 80.6 71.8 108.8 99 115.7 105.3 122.6 111.6 130 118 136 124 150 136
14 93.5 83.3 126.2 114.8 134.2 122.1 142.2 129.4 128 137 158 143 174 158
16 122 109 165 150 175 159 186 169 196 179 206 187 227 206
18 155 138 209 190 222 202 235 214 248 226 260 237 287 261
20 191 170 257 234 274 249 290 264 307 279 321 292 354 322
22 231 206 312 283 331 301 351 320 371 338 389 354 429 390
24 275 245 371 337 394 359 418 380 442 402 463 421 510 464
26 322 287 435 396 463 421 491 446 518 472 543 494 599 545
28 374 333 505 459 537 488 569 518 601 547 630 573 694 632
30 429 383 579 527 616 561 653 594 690 628 723 658 797 725
32 488 435 659 600 701 638 743 676 785 714 823 749 907 825
34 551 491 744 677 792 720 839 763 886 806 929 845 1024 931
36 618 551 834 759 887 807 941 856 994 904 1041 947 1148 1044
38 689 614 930 846 989 899 1048 953 1107 1007 1160 1056 1279 1163
40 763 680 1030 937 1096 997 1161 1056 1227 1116
42 841 750 1135 1033 1208 1099 1280 1165 1352 1230
44 923 823 1246 1034 1326 1206 1405 1278 1484 1350
46 1009 899 1362 1239 1449 1318 1536 1397 1622 1476
48 1099 979 1483 1349 1578 1435 1672 1521 1766 1607
50 1193 1063 1609 1464 1712 1557 1814 1651 1917 1744
52 1290 1149 1741 1583 1851 1684 1962 1785 2073 1886

Product Structure

  • 6×K31WS-IWRC
  • 6×K33WS-IWRC
  • 6×K36WS-IWRC
  • 6×K41WS-IWRC
  • 6×K49WS-IWRC
  • 8×K25Fi-IWRC
  • 8×K26WS-IWRC
  • 8×K29Fi-IWRC
  • 8×K31WS-IWRC
  • 8×K36WS-IWRC
  • 8×K41WS-IWRC
  • 8×K49WS-IWRC
Specifications
1-6-6F-12, 1-5-5+5-10, 1-7-7F-14, 1-6-6+6-12, 1-7-7+7-14, 1-8-8+8-16, 1-8-8-8+8-16
Nominal
Dia. (mm) 		Approximate
Weight 		Nominal Tensile Strength. Mpa
1570 1670 1770 1870 1960 2160
Min. Breaking Load. KN
D IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core) 		IWRC
(Steel Core) 		FC
(Fiber Core)
12 71.3 58.3 92.7 74.6 98.6 79.4 104.5 84.1 110 89 116 93 128 103
13 83.7 68.4 108.8 87.6 115.7 93.1 122.6 98.7 130 104 136 109 150 120
14 97 79.4 126.2 101.5 134.2 108 142.2 114.5 150 121 158 127 174 140
16 127 104 165 133 175 141 186 150 196 158 206 166 227 182
18 160 131 209 168 222 179 235 189 248 200 260 210 287 231
20 198 162 257 207 274 220 290 234 307 247 321 259 354 285
22 240 196 312 251 331 267 351 283 371 299 389 313 429 345
24 285 233 371 298 394 317 418 336 442 355 463 373 510 411
26 335 274 435 350 463 373 491 395 518 417 543 437 599 482
28 388 318 505 406 537 432 569 458 601 484 630 507 694 559
30 446 365 579 466 616 496 653 526 690 555 723 582 797 642
32 507 415 659 531 701 564 743 598 785 632 823 662 907 730
34 572 468 744 599 792 637 839 675 886 713 929 748 1024 824
36 642 525 834 671 887 714 941 757 994 800 1041 838 1148 924
38 715 585 930 748 989 796 1048 843 1107 891 1160 934 1279 1029
40 792 648 1030 829 1096 882 1161 935 1227 987 1286 1035 1417 1140
42 873 714 1135 914 1208 972 1280 1030 1352 1089
44 958 784 1246 1003 1326 1067 1405 1131 1484 1195
46 1047 857 1362 1096 1449 1166 1536 1236 1622 1306
48 1140 933 1483 1194 1578 1270 1672 1346 1766 1422
50 1238 1013 1609 1295 1712 1378 1814 1460 1917 1543
52 1338 1095 1741 1401 1851 1490 1962 1579 2073 1669
54 1443 1181 1877 1511 1997 1607 2116 1703 2236 1799
56 1552 1270 2019 1625 2147 1728 2276 1832 2404 1935
58 1665 1362 2165 1743 2303 2854 2441 1965 2579 2076
60 1782 1458 2317 1865 2465 1984 2613 2103 2760 2222
62 1903 1557 2474 1992 2632 2118 2790 2245 2947 2372
64 2028 1659 2637 2122 2805 2257 2972 2392 3140 2528
66 2156 1764 2804 2257 2983 2401 3161 2544 3340 2688
68 2289 1873 2976 2396 3166 2548 3356 2701 3545 2853
70 2426 1985 3154 2539 3355 2700 3556 2862 3757 3024

Product Structures

  • 18×K7-WSC
  • 18×K19S-WSC
  • 18×K25Fi-WSC
  • 18×K31WS-WSC
  • 18×K36WS-WSC
Specifications
1-6, 1-9-9, 1-6-6F-12, 1-6-6+6-12, 1-7-7+7-14
Nominal
Dia. (mm) 		Approximate
Weight 		Nominal Tensile Strength. Mpa
1570 1670 1770 1870 1960 2160
Min. Breaking Load. KN
D WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core) 		WC
(Steel Core) 		FC
(Fiber Core)
10 47 42.7 58.1 55 61.8 58.5 65.5 62 69 89 73 69 80 76
12 67.7 61.5 83.6 79.1 89 84.2 94.3 89.2 100 104 104 99 115 109
13 79.4 72.2 98.2 92.9 104.4 98.8 110.7 104.7 117 111 123 116 135 128
14 92 84 114 108 121 115 128 121 136 128 142 134 157 148
16 120 109 149 141 158 150 168 159 177 168 186 176 205 194
18 152 138 188 178 200 189 212 201 224 212 235 222 259 245
20 188 171 232 220 247 234 262 248 277 262 290 274 320 302
22 227 207 281 266 299 283 317 300 335 317 351 332 387 366
24 271 246 335 317 356 337 377 357 399 377 418 395 460 435
26 318 289 393 371 418 395 443 419 468 442 490 464 540 511
28 368 335 455 431 484 458 513 486 542 513 569 538 627 593
30 423 384 523 495 556 526 589 558 623 589 653 617 719 680
32 481 437 595 563 633 599 671 634 709 670 743 702 818 774
34 543 494 672 635 714 676 757 716 800 757 838 793 924 874
36 609 553 753 712 801 758 849 803 897 848 940 889 1036 980
38 679 617 839 793 892 844 946 895 999 945 1047 991 1154 1092
40 752 683 929 879 989 935 1048 991 1107 1047 1160 1098 1279 1210
42 829 753 1025 969 1090 1031 1155 1093 1221 1155 1279 1210 1410 1334
44 910 827 1125 1064 1196 1132 1268 1199 1340 1267 1404 1328 1547 1464
46 995 904 1229 1163 1307 1237 1386 1311 1464 1385 1535 1452 1691 1600
48 1083 984 1338 1266 1424 1347 1509 1427 1594 1508 1671 1581 1841 1742
50 1175 1068 1452 1374 1545 1461 1637 1549 1730 1636 1813 1715 1998 1890
52 1271 1155 1571 1486 1671 1580 1771 1675 1871 1770
54 1371 1245 1694 1602 1802 1704 1910 1806 2018 1909
56 1474 1339 1822 1723 1938 1833 2054 1943 2170 2053
58 1581 1436 1954 1849 2079 1966 2203 2084 2328 2202
60 1692 1537 2091 1978 2224 2104 2358 2230 2491 2356

Product Structure

  • 35W×K7
Specifications
1-6
Nominal
Dia. (mm) 		Approximate
Weight 		Nominal Tensile Strength. Mpa
1570 1670 1770 1870 1960 2160
Min. Breaking Load. KN
D IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core)
10 51 64.4 68.5 72.6 77 80 89
12 73.4 92.7 98.6 104.5 110 116 128
13 86.2 108.8 115.7 122.6 130 136 150
14 100 126 134 142 150 158 174
16 131 165 175 186 196 206 227
18 165 209 222 235 248 260 287
20 204 257 274 290 307 321 354
22 247 312 331 351 371 389 429
24 294 371 394 418 442 463 510
26 345 435 463 491 518 543 599
28 400 505 537 569 601 630 694
30 459 579 616 653 690 723 797
32 522 659 701 743 785 823 907
34 590 744 792 839 886 929 1024
36 661 834 887 941 994 1041 1148
38 736 930 989 1048 1107 1160 1279
40 816 1030 1096 1161 1227 1286 1417
42 900 1135 1208 1280 1352
44 987 1246 1326 1405 1484
46 1079 1362 1449 1536 1622
48 1175 1483 1578 1672 1766
50 1275 1609 1712 1814 1917
52 1379 1741 1851 1962 2073
54 1487 1877 1997 2116 2236
56 1599 2019 2147 2276 2404
58 1716 2165 2303 2441 2579
60 1836 2317 2465 2613 2760

Product Structures

  • 15×K7-IWRC
  • 16×K7-IWRC
  • 15×K7-EPIWRC
  • 16×K7-EPIWRC
Specifications
1-6
Nominal
Dia. (mm) 		Approximate
Weight 		Nominal Tensile Strength. Mpa
1570 1670 1770 1870 1960 2160
Min. Breaking Load. KN
D IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core) 		IWS
(Steel Core)
12 70.6 92.7 98.6 104.5 110 116 128
13 82.8 108.8 115.7 122.6 130 136 150
14 96 126 134 142 150 158 174
16 125 165 175 186 196 206 227
18 159 209 222 235 248 260 287
20 196 257 274 290 307 321 354
22 237 312 331 351 371 389 429
24 282 371 394 418 442 463 510
26 331 435 463 491 518 543 599
28 384 505 537 569 601 630 694
30 441 579 616 653 690 723 797
32 502 659 701 743 785 823 907
34 566 744 792 839 886 929 1024
36 635 834 887 941 994 1041 1148
38 708 930 989 1048 1107 1160 1279
40 784 1030 1096 1161 1227 1286 1417
42 864 1135 1208 1280 1352 1418 1562
44 949 1246 1326 1405 1484
46 1037 1362 1449 1536 1622
48 1129 1483 1578 1672 1766
50 1225 1609 1712 1814 1917
52 1325 1741 1851 1962 2073
54 1429 1877 1997 2116 2236
56 4537 2019 2147 2276 2404
58 1648 2165 2303 2441 2579
60 1764 2317 2465 2613 2760
